基本概念

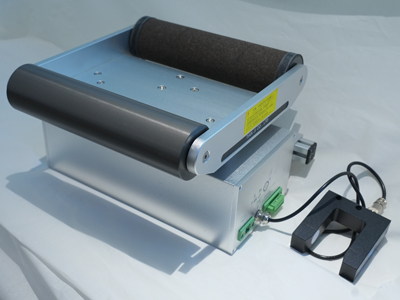

在 PEM（脈沖電鍍）轉印機的工作過程中，糾偏器精度是一個關鍵指標。糾偏精度主要是指設備在運行時，對轉印材料（如薄膜等）的位置偏移進行糾正的準確程度。

高精度要求的原因

保證產品質量：在電子元器件制造等領域，PEM 轉印機用于將精細的圖案轉印到基板上。如果糾偏精度不夠，轉印圖案可能會出現偏移，導致最終產品性能下降。例如，在印刷電路板（PCB）的制造中，線路的精確轉印至關重要。若糾偏精度差，線路之間的間距可能不符合設計要求，容易造成短路或斷路等問題，影響電路板的正常功能。
提高生產效率：較高的糾偏精度可以減少因材料位置不準確而導致的生產中斷。當轉印材料能夠準確地定位在工作區域，設備就不需要頻繁地停下來進行人工調整，從而提高了整體的生產效率。

行業標準及常見要求

一般來說，對于高精度的 PEM 轉印機，糾偏精度要求在 ±0.1mm - ±0.05mm 之間。在一些對精度要求極高的微電子制造領域，糾偏精度甚至可能要達到 ±0.01mm。這是因?yàn)槲㈦娮悠骷某叽绶浅Ｐ?，線路寬度可能只有幾微米到幾十微米，微小的位置偏差都會對產品質量產生嚴重影響。
同時，糾偏精度還包括響應速度的要求。設備應該能夠在短時間內檢測到材料的偏移并進行糾正。一般要求在材料偏移出現后的 1 - 2 秒內完成糾偏動作，以確保轉印過程的連續性和準確性。
